Scheda CCD per il nodo SuperVozelj

In questa pagina sono visualizzate le immagini della minidocumentazione fornita da Matjaz S53MV per la realizzazione dell'interfaccia Slikolov per interfacciare una CCD al nodo SuperVozelj.
Le foto ottenibili dai nodi SuperVozelj sono visibili nel link http://www.ir3ip.net/svstat/svphoto.php, mentre se volete capire meglio cos'è il nodo SuperVozelj, troverete la documentazione in italiano all'url http://www.ir3ip.net/iw3grw/sv/.

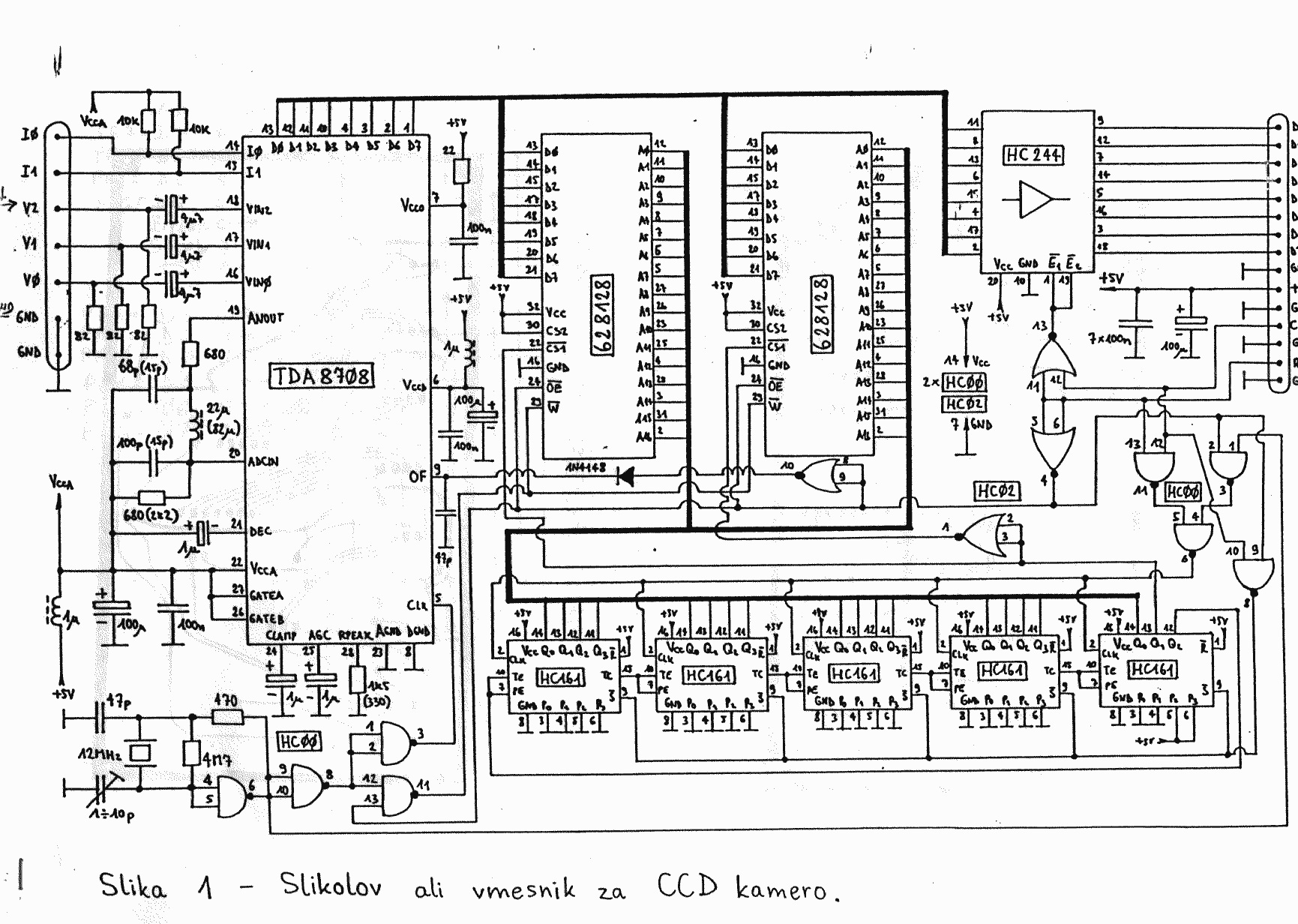

Schema elettrico

schema elettrico

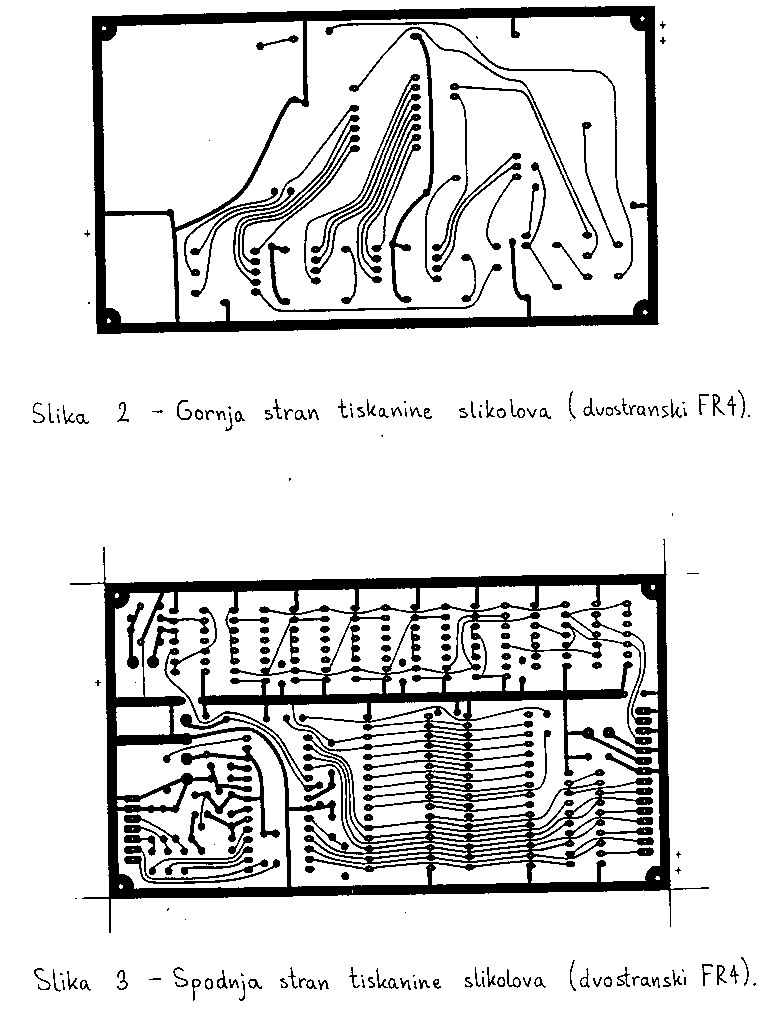

PCB

PCB

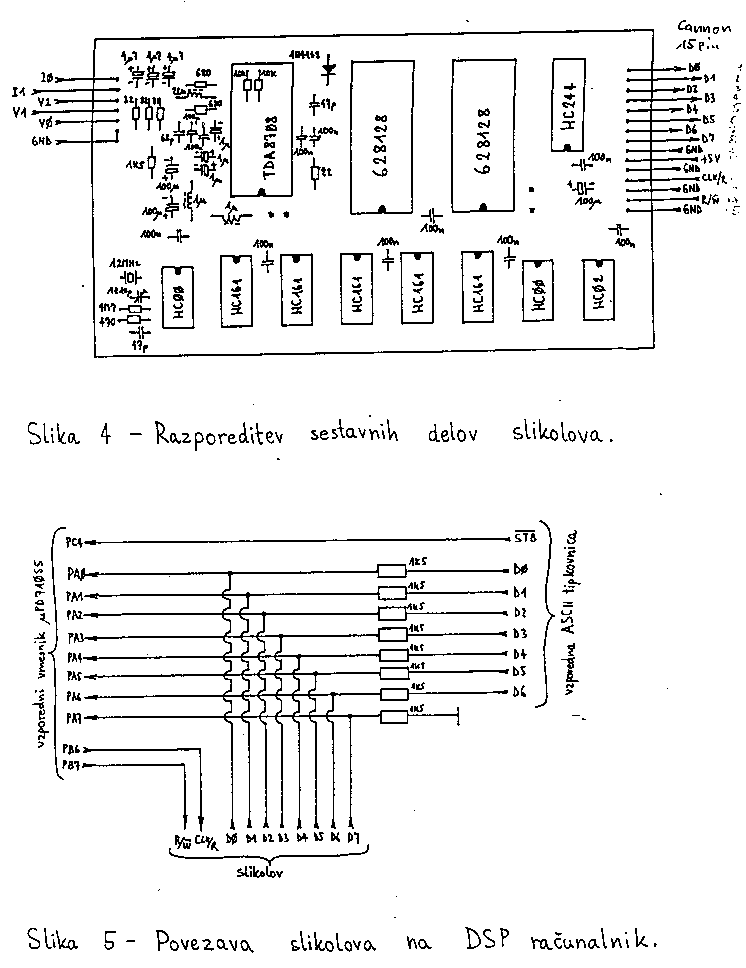

Layout

Layout

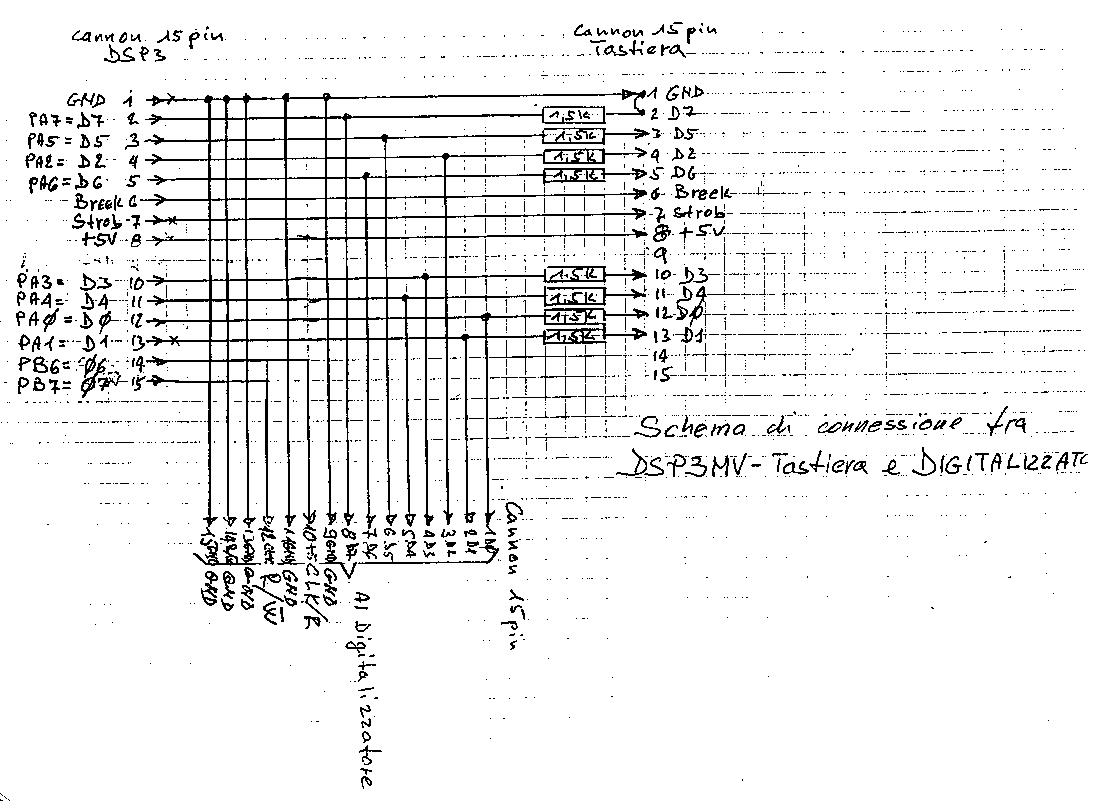

Connessione al SV

connessioni SV

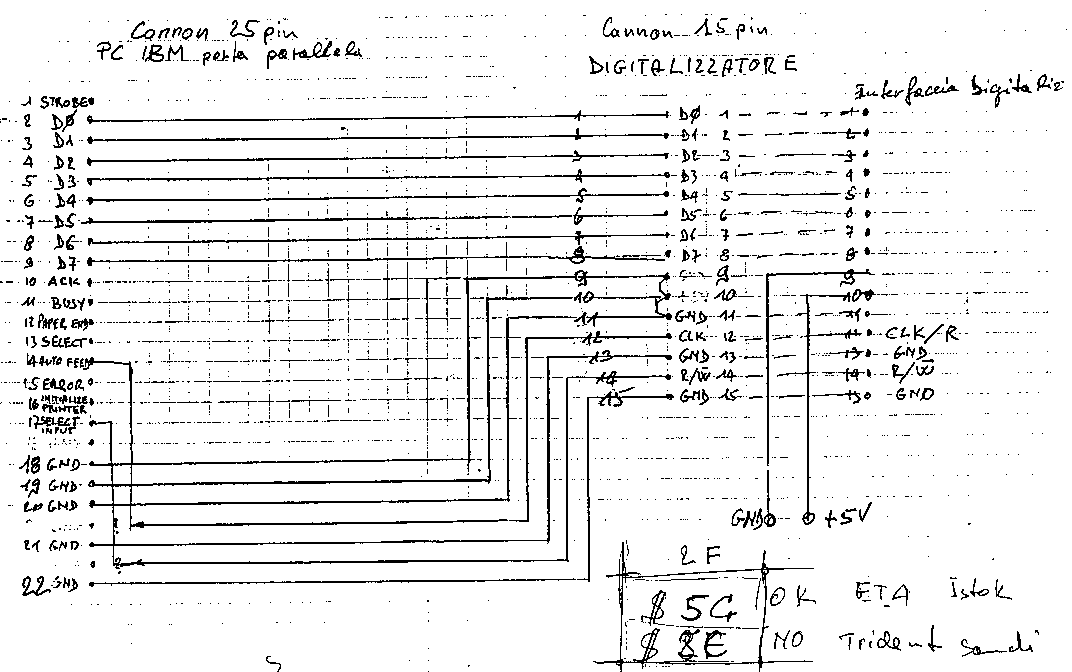

Connessioni al PC

connessioni PC
